RCM (E-Mobility)

AD/ DC 누설전류 모니터링 센서 모듈
전기자동차 충전 시 발생할 수 있는 전기적 위험을 모니터링 하고 즉시 차단하는 일체형 센서 모듈로 별도의 전용 차단기 설치가 필요 없어 비용 절감에 효과적입니다.
  • IEC 62752 and UL 2231 version available
  • Frequency range DC to 2 kHZ
  • Full load current up to 80 A r.m.s. (1-phase) or 3 x 32 A r.m.s. (3-phase)
  • DC output for DC 6 mA / 30 mA r.m.s., 5 mA r.m.s. / 20mA r.m.s. or DC 6 mA / 20mA r.m.s.
  • Measurement resolution 0.2mA
  • Residual current range 0…300mA
  • Input EMC improved Noise Filter
  • Input Rectifier Circuit
  • Internal Blanking Circuit
  • High Gain Differential Amplifier
  • Minimum 100㎂ Output Current to Trigger SCR

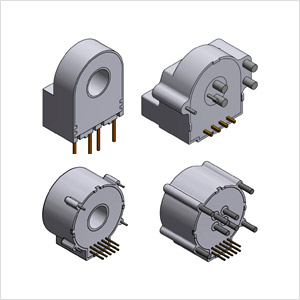

TYPE OF COBONTECH RESIDUAL CURRENT DEVICE SENSORS

RCM_01

DIMENSIONS

module_RCM03
module_RCM04
module_RCM06
RCM_02
