태양광발전용 지락차단장치 MRCD(RCM)

태양광 발전 시스템의 모듈과 접지 사이에 기생용량(Parasitic Capacitance)이 존재하며, 이 커패시턴스 성분을 통해
누설전류가(Stray Current)가 흐르게 된다. 최근에는 비절연(Transformer less) 인버터가 주로 사용되며 이 경우 직류 측 또는
교류 측 어디에서 지락이 되면 기생 커패시턴스에 의한 불평형 누설전류가 흐르게 된다. 따라서 직류 전로의 지락사고에 의한 화재방지를
위해 이를 검출하고 차단하는 장치의 시설이 필요하다.
지락전류는 DC성분과 AC성분(20Kz)을 포함하며 지락차단장치는 이를 검출하고 전로 차단 신호를 출력하며 원격통신으로 외부 모니터링 기기와 접속가능 해야 한다.

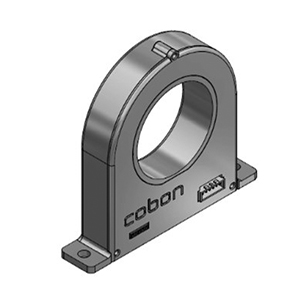

  • Fluxgate-based current sensor
  • Self check function
  • IEC 62752 and IEC60947-2, UL 2231 version available
  • Frequency range DC to 1.0 kHZ
  • Full load current up to 1000 A r.m.s. (1-phase) or 3 x 320 A r.m.s. (3-phase)
  • Residual current range : 0…1,000mA
  • Applications : Solar inverter residual current

인버터 직류 측 지락 전류 흐름

계통 연계점의 접지방식에 적정한 별도의 지락차단장치 적용방식

지락전류의 급격 변화에 따른 동작시간

BLOCK DIAGRAM
