    EV 충전기

    왜 EV 충전에서
    안전 모니터링    이 중요한가

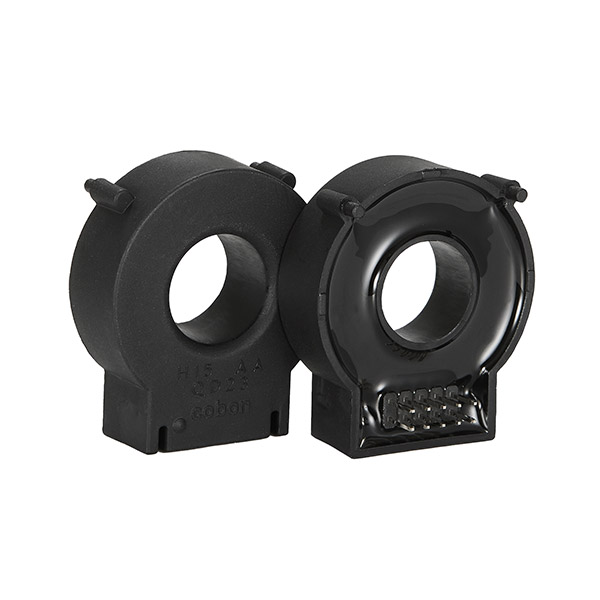

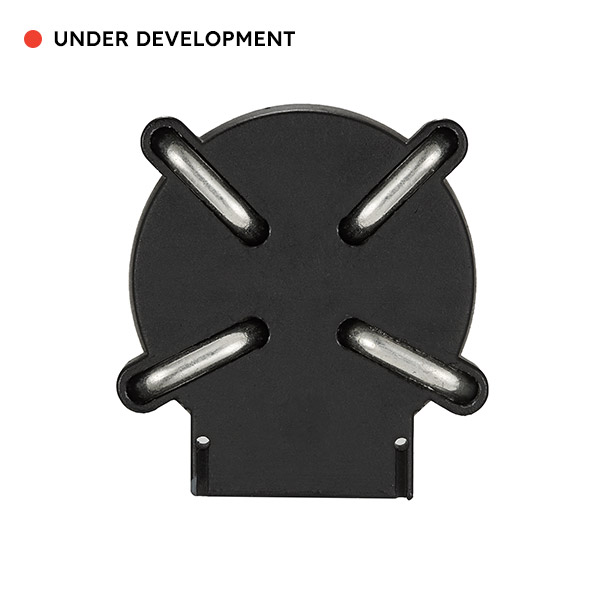

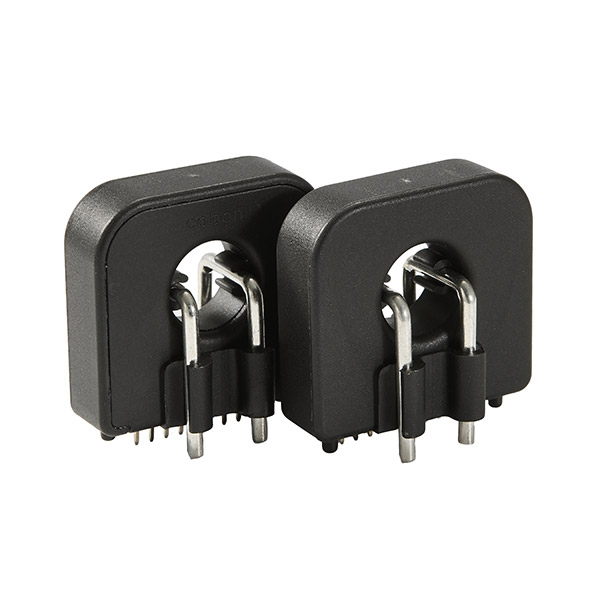

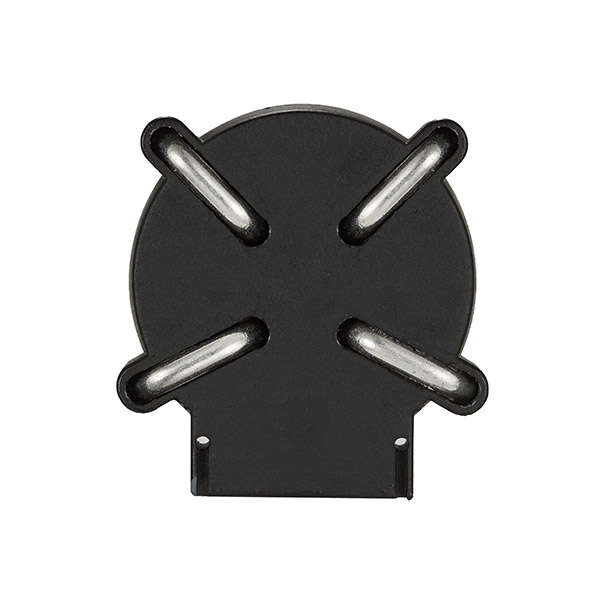

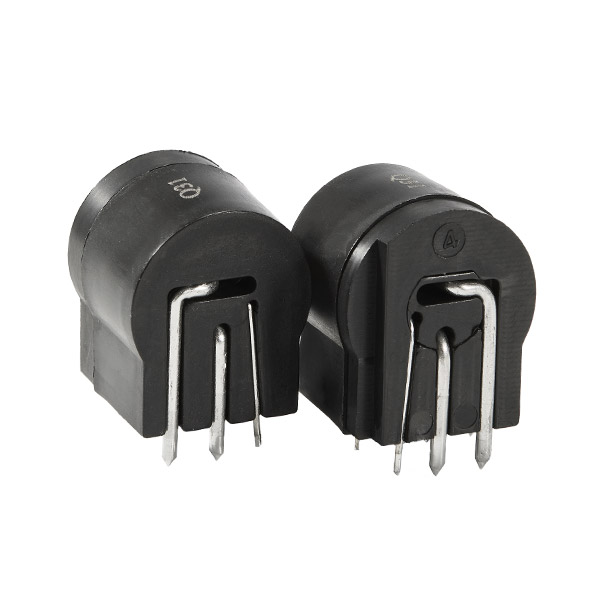

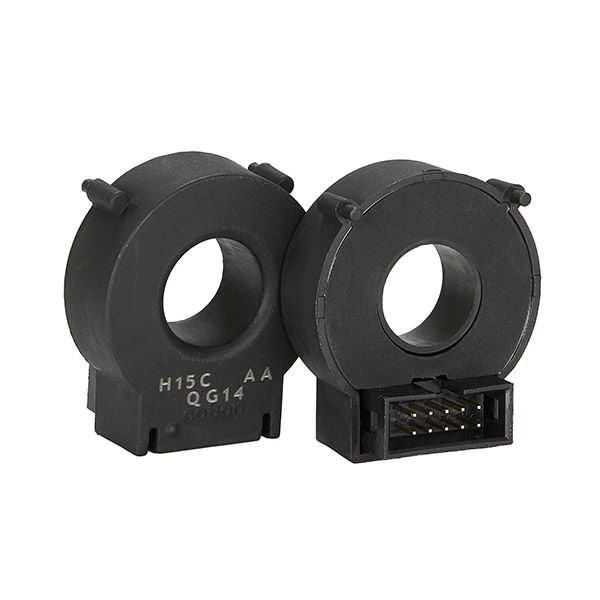

    전기차 충전 시스템은 사용자의 안전과 충전설비의 신뢰성을 확보하기 위해 잔류전류를 지속적으로 감시해야 합니다. 코본테크의 RCM(Residual Current Monitoring Module)은 IEC 62955, IEC 62752 및 UL2231-2의 요구사항에 따라 AC 및 DC 누설전류를 감시하는 RDC-DD 기능을 제공하여, 감전 및 화재위험을 줄이고 안전한 EV 충전 시스템 구현을 지원합니다.
    Type A RCD의 Blind Effect 방지

    전기차 충전 과정에서는 평활 DC(Smooth DC) 누설전류가 발생할 수 있습니다.
    DC 누설전류가 6 mA 이상이 되면 일반적인 Type A RCD가 포화(Saturation)되어
    AC 누설전류를 정상적으로 검출하지 못하는 Blind Effect가 발생할 수 있습니다.
    코본테크 RCM은 이러한 DC 누설전류를 신속하게 감지하여 Type A RCD의 보호 기능이 정상적으로 유지될 수 있도록 지원합니다.

    비용 효율적인 보호 시스템 구현
    EV 충전 시스템은 일반적으로 다음 두 가지 방식으로 국제 안전 요구사항을 충족합니다.
    RDC-DD를 적용하면 Type A RCD를 사용할 수 있어 비용과 설치 공간 측면에서 효율적인 시스템 구성이 가능합니다.
    • RDC-DD + Type A RCCB/RCBO
    • Type B RCCB/RCBO
    EV 충전 시스템에서 RDC-DD와 RCD의 차이점
    구분 RDC-DD RCD (RCCB / RCBO)
    정의 평활 DC 누설전류를 감지하는 장치 누설전류 발생시 전원을 차단하는 보호장치
    주요기능 6mA 이상의 Smooth DC 누설전류 검출 누설전류를 검출하여 회로를 차단
    검출대상 Smooth DC 누설전류 Type A : AC 및 맥동 DC
    Type B : AC, 맥동 DC 및 Smooth DC
    설치위치 EV 충전기 내부 분전반 또는 충전기 내부(시스템 구성에 따라 다름)
    주요역할 Type A RCD의 Blind Effect 방지 감전 및 화재예방을 위한 전원차단
    감전 사고 예방

    케이블 손상, 절연 열화 또는 습기 등으로 인해 누설전류가 발생하면 이를 신속하게 검출하여
    충전 시스템이 전원을 차단하도록 지원함으로써 감전 위험을 줄입니다.

    국제 안전 규격 충족

    국제 규격인 IEC 62955(Mode 3 Wallbox)와 IEC 62752(Mode 2 IC-CPD)는
    EV 충전 시스템에서 6 mA Smooth DC 누설전류 검출을 요구합니다.
    이러한 요구사항은 사용자와 설비의 안전을 확보하기 위한 중요한 보호 기준입니다.

    EV 충전방식 비교

    [ Mode 2 vs Mode 3 ]

    구분 Mode 2 (IC-CPD) Mode 3 (Wallbox / AC Charging Station)
    충전방식 휴대용 충전케이블(IC-CPD)을
    일반전원 콘센트에 연결하여 충전    		 전용 AC 충전기
    (Wallbox 또는 충전 스테이션)를 통해 충전
    설치형태 이동 및 휴대 가능 고정 설치형
    사용장소 가정, 여행지, 임시 충전환경 주택, 아파트, 회사, 공공충전소
    편의성 언제든지 휴대하여 사용가능 항상 설치되어있어 사용이 편리
    충전성능 일반적으로 낮은 충전전력 더 높은 충전전력과 안정적인 충전지원
    대표규격 IEC 62752 IEC 62955
